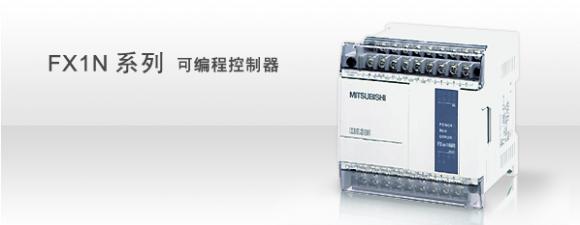

FX1N系列是功能很强大的微PLC，可扩展到多达128 I/O点，并且能增加特殊功能模块或扩展板。通信和数据链接功能选项使得FX1N在体积、通信和特殊功能模块等重要的应用方面非常完美。

定位和脉冲输出功能
一个PLC单元能同时输出2点100KHz脉冲，PLC配备有7条特殊的定位指令，包括零返回、绝对位置读出、绝对或相对驱动以及特殊脉冲输出控制。

  其它功能

内置式24V直流电源

24V、400mA直流电源可用于外围设备，如传感器或其它元件。

时钟功能和小时表功能

在所有的FX1NPLC中都有实时时钟标准。时间设置和比较指令易于操作。小时表功能对过程跟踪和机器维护提供了有价值的信息。

持续扫描功能

为应用所需求的持续扫描时间定义操作周期。

输入滤波器调节功能

可以用输入滤波器平整输入信号（在基本单元中x000到x017）。

元件注解记录功能

元件注解可以记录在程序寄存器中。

在线程序编辑

在线改变程序不会损失工作时间或停止生产运转。

RUN/STOP 开关

面板上运行/停止开关易于操作。

远程维护

远处的编程软件可以通过调制解调器通信来监测、上载或卸载程序和数据

密码保护

使用一个八位数字密码保护您的程序。

FX1N性能规格

项目

规格

备注

运转控制方式

通过储存的程序周期运转

I/O控制方法

批处理方法(当执行END指令时)

I/O指令可以刷新

运转处理时间

基本指令：0.55至0.7μs
应用指令：3.7至几百μs

编程语言

逻辑梯形图和指令清单

使用步进梯形图能生成SFC类型程序

程序容量

内置8K步EEPROM

存储盒(FX1n-EEPROM-8L)可选

指令数目

基本顺序指令：27
步进梯形指令：2
应用指令：89

最大可用177条应用指令，包括所有的变化

I/O配置

最大硬体1/0配置点128，依赖于用户的选择（最大软件可设定地址输入128、输出 128）

辅助继电器
（M线圈）

一般

384点

M0至M383

锁定

1152点（子系统）

M384至M1535

特殊

256点

M8000至M8255

状态继电器
（S线圈）

一般

1000点

S0至S999

初始

10点（子系统）

S0至S9

定时器（T）

100毫秒
